常規循環水處理工藝
循環水處理系統前端采用常規的循環水處理方式,即采用投加緩蝕劑、阻垢劑降低循環水系統中電化學腐蝕和微生物腐蝕以及減少水垢和污垢的形成,投加藥劑降低微生物對循環水系統水質的影響,同時在循環水系統中設置旁流過濾的過濾器,用于去除循環水中不斷增長的黏泥、生物殘骸、塵埃和其他機械雜質。循環水系統常規的水處理方式即到此為止,隨著系統長期的連續運行,循環水的濃縮倍數不斷增加,產生的濃水按常規的處理方式即直接外排,進而需補充大量的清水,造成水資源的浪費。本設計考慮兩種措施將此部分濃水加以充分利用:其一,將系統的濃縮倍數提高至5倍;其二,將濃縮倍數為5倍的濃水進一步處理以實現回用至循環水系統并減少清水補水量的目的。
新型循環水處理工藝

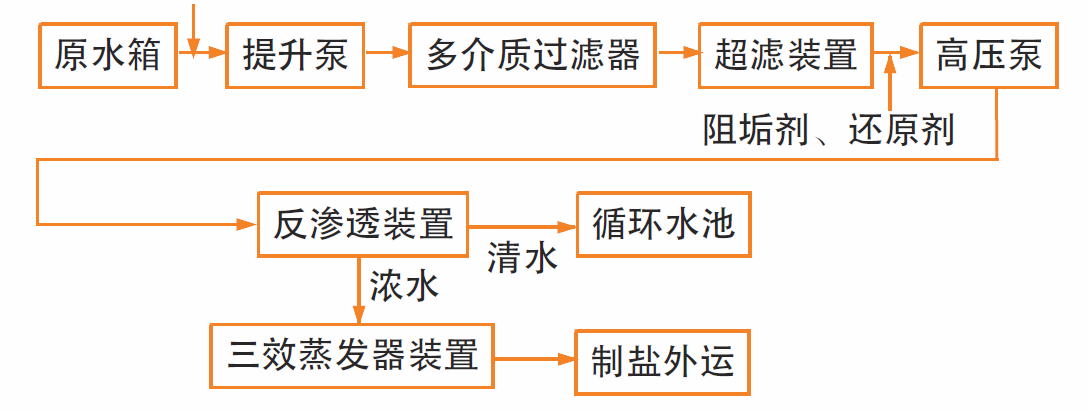

本設計采用“多介質過濾器+超濾裝置+反滲透裝置+三效蒸發器裝置”工藝處理循環水系統的排污水。
當循環水的濃縮倍數達到5倍時,將濃縮后的循環水提升至循環水排污處理裝置的原水箱,再經泵提升至多介質過濾器進行過濾,經過此裝置后水中的懸浮物、膠體、大分子有機物被去除,然后利用系統余壓直接進入超濾裝置,超濾裝置出水達到反滲透裝置進水要求,經高壓泵加壓后進入反滲透裝置,反滲透去除大部分的溶解鹽類、有機物等,經反滲透裝置處理合格的清水輸送至循環水池回用。循環水排污處理裝置處理量為15m3/h,處理后有3m3/h的濃水經過濃水泵的提升進入處理量為3m3/h的三效蒸發器裝置,結晶制鹽,實現污水的零排放。
